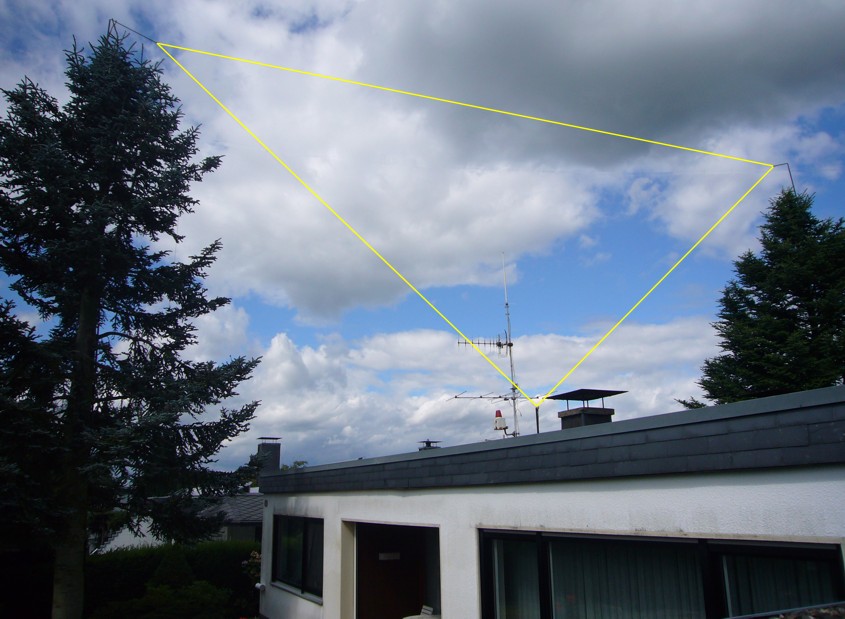

Inverted Deltaloop für 40m - die unsichtbare Antenne

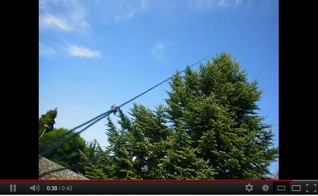

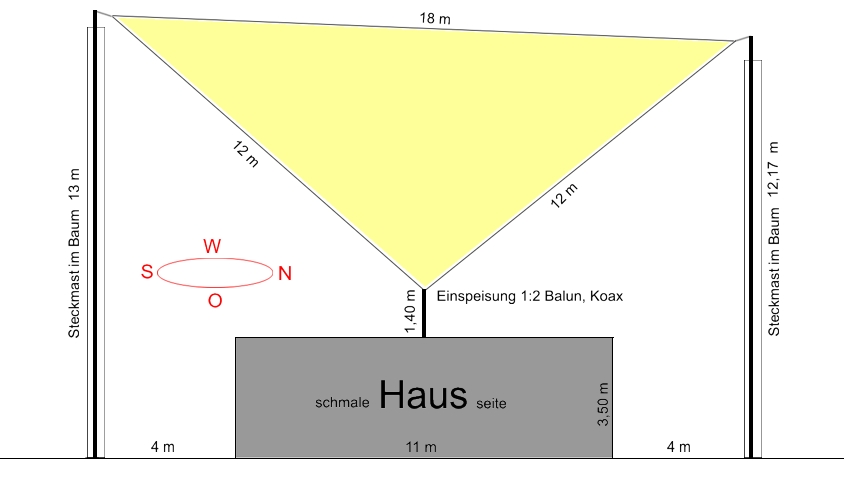

Aufbau am 11./12.08.2012, Loop-Länge: 41,70m
GFK-Steckmast Ø 35mm (im linken Baum): 10 Elemente à 1,15m (0,15m Stecklänge) beginnend in einer Höhe von 3,05m über Boden, Antennenhöhe 13,20m, Wandstärke: 1mm, Gewicht: 200g (spiderbeam.com), Info: PL-Stecker und
) passen durch Mastrohr.GFK-Steckmast Ø 30mm HEAVY DUTY (im rechten Baum): 9 Elemente à 1,15m (0,15m Stecklänge) beginnend in einer Höhe von 3,13m über Boden, Antennenhöhe 12,28m, Wandstärke: 2mm, Gewicht: 400g (spiderbeam.com), Info: PL-Stecker passt durch Mastrohr.
Antennendraht: Wireman CQ-534 Copperweld Litze (AWG 26), schwarze PE Isolierung, Durchmesser Drahtlitze 0,5mm, Außendurchmesser 1,2mm, Bruchlast 10kg. Die Antenne ist wg. des geringen Durchmessers fast unsichtbar (spiderbeam.com).
Balun: Kelemen 1:2, 1.000 W (wimo.com)
Korrosionsschutz (Drahtenden am Balun): Nigrin Batterie-Polfett (Bauhaus)
Abspannleine: Kevlar, 2mm Außendurchmesser (spiderbeam.com)

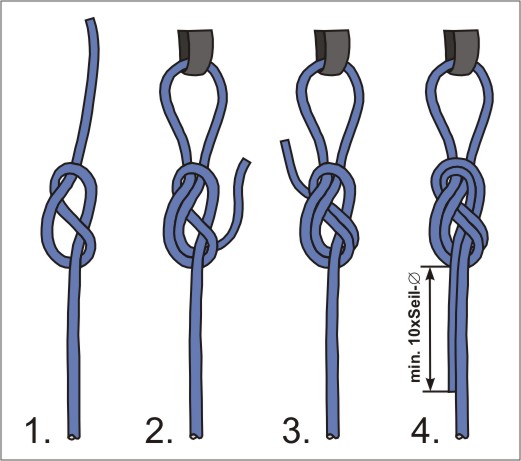

Seilklemmen/Knoten: keine Seilklemmen wegen zu geringer Durchmesser von Leinen und Draht, stattdessen gesteckte doppelte Achterknoten.
Isolatoren: leichtgewichtiger und robuster Kunststoff-Isolator für alle Drahtantennen, PE, schwarz, UV-beständig, Gewicht: 3g (spiderbeam.com)
Kabelbinder (Mast an Baum): Neko 8,0 x 550 mm
Gewebeband: Tesa extra Power Perfect, 38mm breit, schwarz (zum Fixieren der einzelnen Steckmastelemente)
Abgleich mit Antennenanalyser MFJ-259B (Leihgabe von G11):
Loop-Länge: 41,70m
Resonanzen:
beste Resonanz auf kHz |
SWR | Impedanz |
1.900 | ∞ | --- |
3.650 | ∞ | --- |
7.170 | 1,5 | 87 |
14.460 | 1,4 | 75 |
21.400 | 1,9 | 50 |
28.500 | 2,0 | 30 |

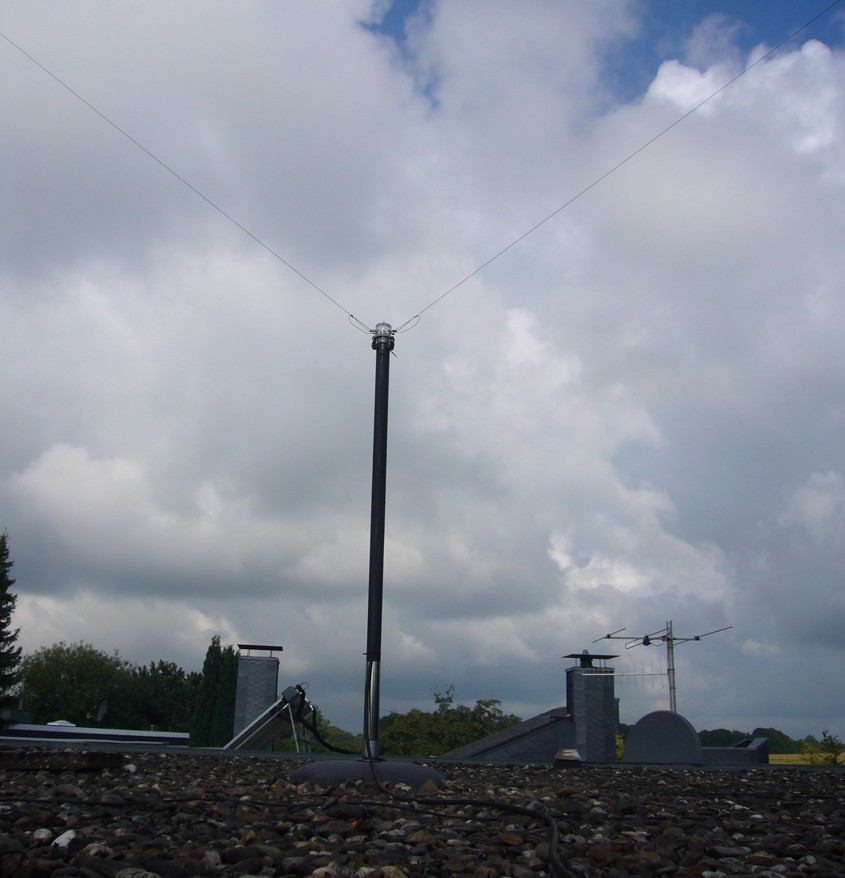

... auf dem Hausdach: 1,40m-Maststück mit
Kelemen-Balun 1:2
